Kort manual: Installation av Waveshare RS485 to WiFi/Ethernet + MEAN WELL HDR-15-12 i elskåpet
Viktigt: All elarbete i skåpet (230V-anslutning) ska utföras av behörig elektriker!

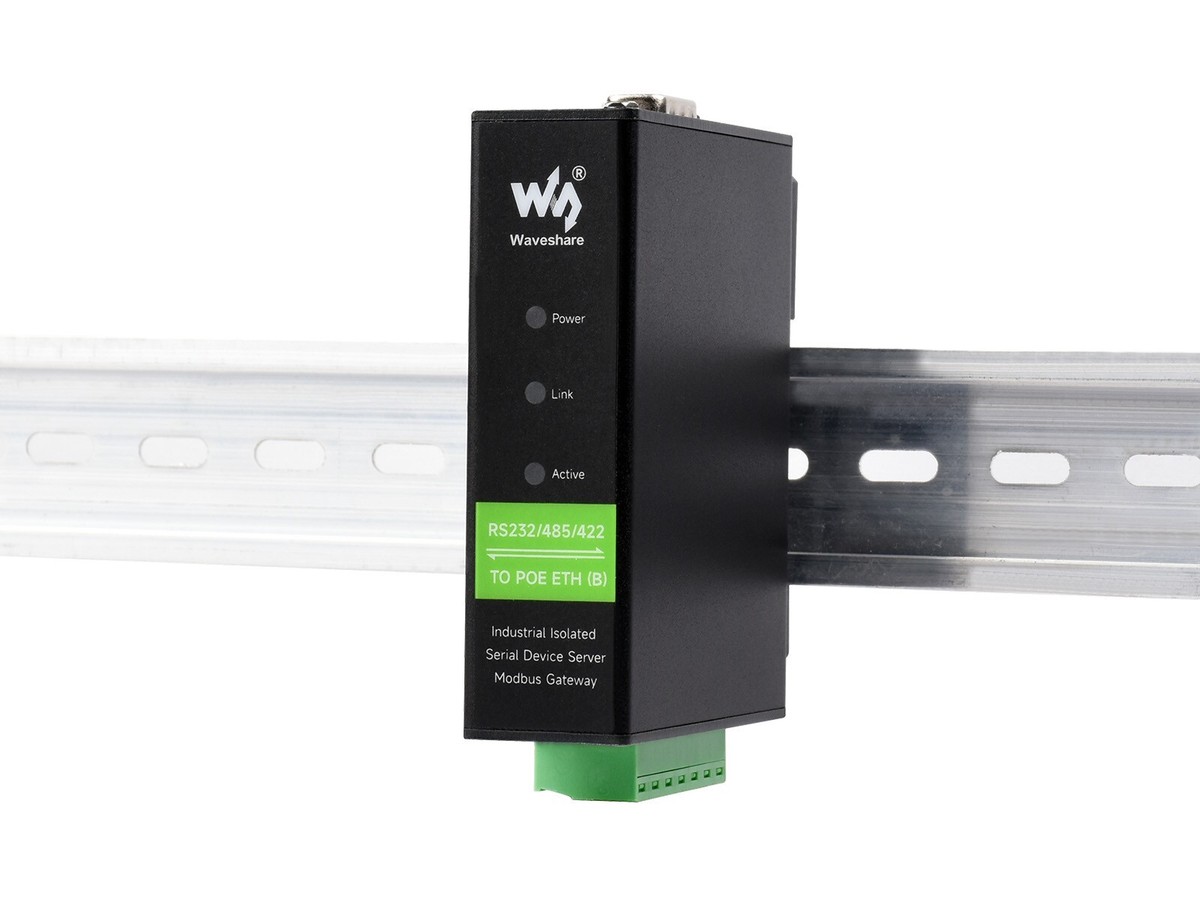

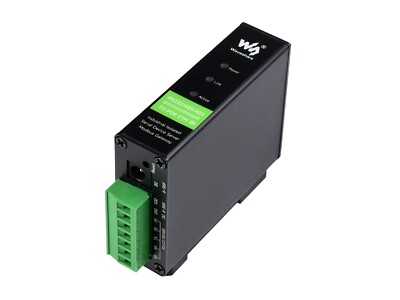

- Montering på DIN-skena:
- Båda enheterna är DIN-skenemonterade. Klicka fast MEAN WELL-strömförsörjningen och Waveshare-gatewayen bredvid varandra i elskåpet (t.ex. bredvid din Eastron SDM630).
- Strömanslutning:
- Koppla MEAN WELL HDR-15-12 till 230V AC (L/N/PE) i skåpet.
- Från HDR-15-12:s DC-utgång (+12V och GND) koppla till Waveshare:s skruvterminaler för power (ofta markerat +V och GND).
- RS485-anslutning till Eastron SDM630:
- Använd skärmad tvinnad par-kabel (t.ex. Belden 9841 eller CAT5-par).
- Eastron: Terminal A+ (ofta 25 eller A) till Waveshare A.
- Eastron: Terminal B- (ofta 26 eller B) till Waveshare B.
- Skärm: Anslut bara i ena änden (helst vid Waveshare GND eller PE-jord i skåpet). Låt öppen i andra änden.
- Om ingen data: Byt A/B (polaritet känslig).
- Nätverksanslutning:
- Ethernet: Koppla kabel till Waveshare:s RJ45-port.
- WiFi: Konfigurera senare via webgränssnitt.
Referenser för installation:
- Waveshare Wiki (konfig & manual): https://www.waveshare.com/wiki/RS485_TO_WIFI/ETH
- PDF-manual: https://www.waveshare.com/w/upload/6/6d/RS485-TO-WIFI-ETH-user-manual-en.pdf
- Video: ”Build a Waveshare Modbus Interface” (YouTube): https://www.youtube.com/watch?v=wEasws0fIVg
- Eastron SDM630 Modbus-protokoll (register): https://www.eastroneurope.com/images/uploads/products/protocol/SDM630_MODBUS_Protocol.pdf
Anslutning till Home Assistant
- Konfigurera Waveshare:
- Starta som AP (default SSID: WAVESHARE_XXXX).
- Anslut till AP, logga in på http://10.10.100.254 (admin/admin).
- Ställ in WiFi (STA-mode) eller Ethernet.
- Serial: Baudrate 9600, 8N1.
- Mode: Transparent eller Modbus RTU to TCP (port 502).
- Notera IP-adressen efter anslutning.
- Lägg till i Home Assistant:
- Gå till Settings > Devices & Services > Add Integration > Modbus.
- Typ: TCP (rtuovertcp).
- Host: Waveshare:s IP, Port: 502.
- Lägg till sensorer med register från Eastron-manualen (t.ex. Voltage L1: address 0x0000, float32).
Exempel YAML-template (från community, anpassa):
text
modbus:
- name: eastron
type: rtuovertcp
host: DIN_IP_HÄR
port: 502
sensors:
- name: Total kWh
address: 342
input_type: input
data_type: float32
precision: 2
unit_of_measurement: kWh
# Fler från tråden nedanFärdiga templates:
- https://community.home-assistant.io/t/energy-metering-with-eastron-sdm630-v2-modbus/251737 (massor av exempel & YAML)
Användbara appar/mjukvara för test:
- Modbus Poll (testa läsning): https://www.modbustools.com/download.html (trial)
- QModMaster (gratis alternativ).
- Testa med Modbus Poll på Waveshare IP:502 innan HA.
För- och nackdelar: Ethernet vs WiFi för gatewayen
| Aspekt | Ethernet (rekommenderas) | WiFi |
|---|---|---|
| Stabilitet | Mycket hög, ingen störning från trådlöst nät | Kan påverkas av signalstyrka/störningar i garage |
| Hastighet | Snabbare och lägre latens | Tillräcklig för Modbus, men långsammare |
| Enkelhet | Kräver kabeldragning | Trådlöst, enklare installation |
| Säkerhet | Säkrare (ingen WiFi-sårbarhet) | Risk för WiFi-attacker om inte skyddat |
| Rekommendation | Bäst för permanent setup i elskåp | Bra om kabeldragning svår |
Ethernet är oftast bäst för pålitlig remote-läsning. Lycka till – det blir en stabil lösning! Om problem, testa med Modbus Poll först. 🚀
